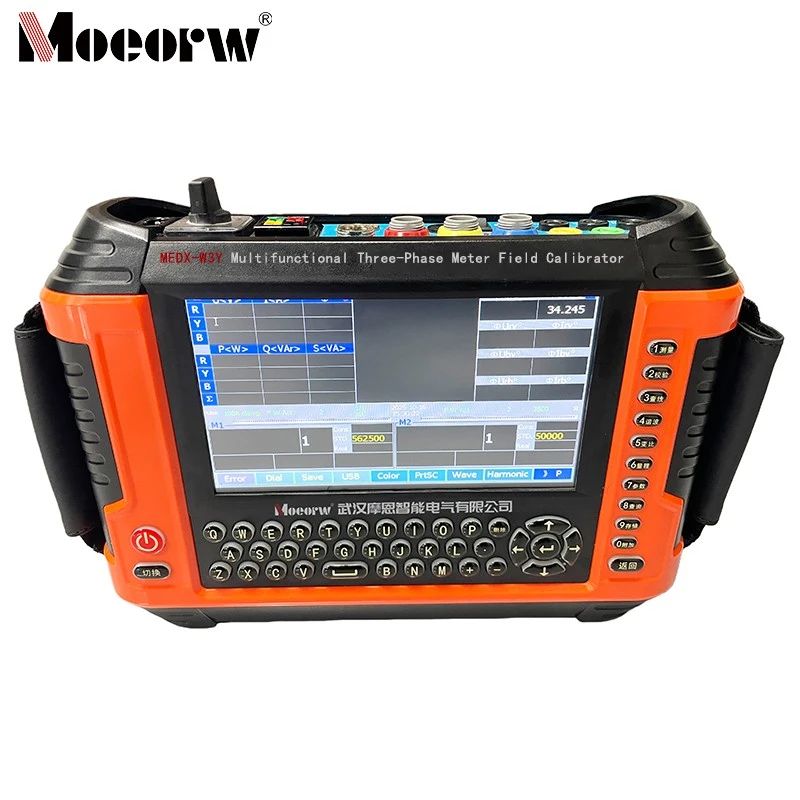

Trójfazowy kalibrator polowy miernika

Wielofunkcyjny trójfazowy kalibrator polowy-metrów

Wielofunkcyjny trójfazowy kalibrator polowy miernika MEDX-W3Y-wykorzystuje najnowsze osiągnięcia technologiczne, aby zapewnić niespotykaną dotąd funkcjonalność. Umożliwia jednoczesne, precyzyjne pomiary i obliczenia składowych-pełnofalowych, podstawowych i harmonicznych.

Wydajny interfejs dotykowy umożliwia przejrzysty wybór żądanych funkcji nawet w przypadku złożonych menu. W przypadku podstawowych testów obsługa pozostaje tak prosta, jak w przypadku poprzednich instrumentów. Do analizy harmonicznych testujemy wszystkie parametry harmoniczne.

• Jednoczesne obliczanie wszystkich parametrów składowej pełnej{{0}falowej, składowej podstawowej i harmonicznej. W interfejsie weryfikacji jednocześnie wyświetlaj w-czasie rzeczywistym U, I, P, Q, VA i kąt fazowy podstawowej-fali, wraz z kompozytem harmonicznej U, I, P, Q, VA i procentami, sekwencją-zgodną, sekwencją ujemną- i zawartość-sekwencji zerowej U i I, harmonicznej PH+, PH-, PH+/P base%, PH-/P base%, fali całkowitej PF, podstawowego PF i harmonicznej PF
• Tryby kalibracji obejmują siedem typów: całkowita fala czynna, całkowita fala bierna, podstawowa aktywna, podstawowa bierna, podstawowa pozorna, całkowita fala pozorna i aktywna harmoniczna. Może weryfikować dokładność energii czynnej pełnych-falomierzy, podstawowych-falomierzy i mierników harmonicznych, a także dokładność energii biernej pełnych-falomierzy i podstawowych-falomierzy. Może także weryfikować dokładność liczników energii pozornej.
• Może wybrać dowolną pojedynczą lub wiele harmonicznych w celu obliczenia złożonego U, I, P, Q, VA i procentu, a także harmonicznej energii czynnej
• Jednocześnie analizuje zawartość i zmierzone wartości U, I, P, Q i VA dla każdej harmonicznej wszystkich trzech faz. Wyświetla pierwszą harmoniczną + PH, harmoniczną - PH i procent w stosunku do fali podstawowej w celu określenia wpływu dodatniej i ujemnej harmonicznej energii czynnej na pomiar
• Całkowita moc bierna to algebraiczna suma podstawowych i harmonicznych składowych biernych. Eliminuje to błędy pomiaru w zakresie harmonicznych spowodowane tradycyjną metodą przesunięcia -stopnia fazy-. Wybierz rzędy harmonicznych w oparciu o szerokość pasma pomiarowego licznika.
• Jednocześnie wykrywa dwa impulsy testowe z całkowicie niezależnymi stałymi, trybami pracy i liczbą impulsów
• W okresach przeciążenia wszystkie punkty pomiarowe gwarantują % dokładności, zapewniając specyfikację pomiaru, gdy prąd znamionowy przekładnika prądowego wtórnego wynosi A. Gwarantowana specyfikacja pomiaru w całym zakresie prądu;
• Gwarantowane specyfikacje pomiarowe w całym zakresie prądu, z , razy zakresem wyświetlania prądu. Minimalny-prąd rozruchowy mA. Wysoka-wysoka wartość zasilania-możliwości pomiarowe; okablowanie można zidentyfikować nawet w warunkach-bez obciążenia
• Funkcja akumulacji energii weryfikuje liczniki bez wyjścia impulsowego
• Wyświetla diagramy wektorowe, identyfikuje błędy w okablowaniu trzy-czteroprzewodowym i cztero-przewodowym oraz wykrywa-okablowanie wtórne przekładnika prądowego
• Zawiera panoramiczny, kolorowy ekran dotykowy TFT o -calach: przemysłowej-Każda funkcja instrumentu jest wyświetlana na jednym ekranie, co pozwala użytkownikom przeglądać wszystkie parametry każdej funkcji bez przewijania. Zapewnia to wyraźną widoczność podczas pracy
• Bez podłączania sygnałów napięciowych lub prądowych, przyrząd może symulować różne konfiguracje okablowania w środowisku biurowym, generując odpowiednie wyniki okablowania i współczynniki korekcyjne. Ta funkcja służy jako narzędzie szkoleniowe w zakresie weryfikacji okablowania, zwiększając umiejętności personelu terenowego w zakresie rozwiązywania problemów
• Przyrząd generuje rzeczywiste sygnały prądowe w zakresie od A do A, które można przyłożyć do cęgów A w celu pomiaru błędu pomiaru. Rozwiązuje to problem dryfu błędu w cęgach A po dłuższym użytkowaniu. Umożliwia monitorowanie-w czasie rzeczywistym stanu zamknięcia cęgów, ostrzegając personel o konieczności oczyszczenia szczęk. Podczas wymiany cęgów A błąd pomiaru można skorygować z dokładnością klasy
• Automatyczne wprowadzanie numeru licznika energii (funkcja opcjonalna)
• Obsługuje skanery kodów kreskowych do automatycznego wprowadzania kodów liczników energii
• Wykorzystuje głowice fotoelektryczne na podczerwień do odczytu odczytów energii czynnej i biernej w okresach poza-szczytowymi, szczytowymi, normalnymi i całkowitymi z wielofunkcyjnych liczników energii elektrycznej, a także do odczytu stałych i kalibracji czasu. Obsługuje standardy krajowe. Protokoły DL DL- i DL- (funkcja opcjonalna).
• Wbudowany-dysk elektroniczny GB
• Obsługuje -calową-drukarkę na miejscu, zasilaną-baterią, bezpośrednio konwertującą kolorowe obrazy ekranowe na monochromatyczne w celu drukowania
• Zawiera mierniki cęgowe A, A, A, A do bezpośredniego pomiaru przekładni i błędu przekładni prądowej niskiego napięcia-
• Wyświetla przebiegi napięć i prądów fazowych A, B i C
• Zakres wejściowej mocy roboczej: V-V Napięcie znamionowe gniazda przemysłowego dla wejścia trójfazowego-to V Przełącznik klasy-przemysłowej wybiera pomiędzy zewnętrznym zasilaniem sieciowym a napięciem trój-fazowym jako roboczym źródłem zasilania
• Wszystkie wymagane pola-parametry wejściowe i dane do pobrania mogą być dowolnie definiowane przez użytkownika. Możliwość pobierania danych dla maksymalnie użytkowników
• Bieżący ekran można zapisać na dysku flash USB
• Posiada funkcję pomiaru temperatury i wilgotności (wymaga czujnika temperatury/wilgotności)
• Wyposażony w port USB do podłączenia dysku flash USB, tworząc większą przestrzeń dyskową dla wygodnego kopiowania danych
