System testowania impulsów piorunowych

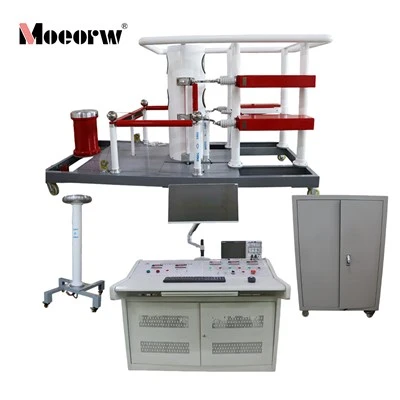

System testowy impulsów piorunowych MOEORW-WGJ28 (200 kV-10 kJ) to urządzenie testowe, które symuluje impulsy-wysokiego napięcia. W życiu codziennym często spotyka się impulsy wysokiego napięcia. Na przykład podczas uderzenia pioruna w miejscu uderzenia pojawiają się wyjątkowo wysokie prądy i napięcia impulsowe, powodując powstawanie wysokich napięć impulsowych w otaczającym obszarze. Podobnie operacje przełączania urządzeń w systemach elektroenergetycznych również powodują przejściowe napięcia impulsowe. Te przejściowe napięcia impulsowe często mają amplitudę dziesiątek lub setek kilowoltów, co może uszkodzić sprzęt i zagrozić bezpieczeństwu osobistemu. Dlatego też niezbędne są badania eksperymentalne nad napięciami impulsowymi. Z drugiej strony bardzo istotne jest również symulowanie naturalnych zjawisk wyładowań atmosferycznych w celu zbadania mechanizmu wyładowań.

I. Podstawowe parametry techniczne

II. Parametry techniczne układu sterowania

III. Funkcje ochronne

Zabezpieczenie nadprądowe (konfigurowalne)
Ochrona przeciwprzepięciowa (konfigurowalna)
Dynamiczna ochrona ładowania (opcjonalnie)
Blokada wyłącznika drzwiowego
Blokada mechanizmu uziemiającego
Łańcuch konwersji polaryzacji
IV. Typy przebiegów wyjściowych
Standardowy przebieg impulsu piorunowego
Standardowy operacyjny przebieg fali uderzeniowej
Specjalne przebiegi napięcia impulsowego (takie jak fale impulsowe o działaniu specjalnym itp.)

Stosowana jest wielostopniowa pętla-Marxa

Impulsy-wysokiego napięcia są generowane przez równoległe ładowanie kondensatorów i rozładowywanie ich szeregowo. Zasada jest dojrzała i niezawodna.

• Zwarta konstrukcja, łatwa do aranżacji w pomieszczeniu
• Każdy poziom, wsparty na trzech izolowanych kolumnach, wykorzystuje-kondensatory stałe o dużej gęstości, które są lekkie, mają niewielkie rozmiary i mają niewielkie wymagania lokalizacyjne.
• Elastyczna modulacja kształtu fali, odpowiednia dla różnych przebiegów
• Może generować standardowe fale uderzeniowe piorunów, standardowe fale uderzeniowe robocze i inne specjalne kształty fal, aby spełnić różne potrzeby testowe.
• Wiele trybów pracy
• Obsługuje połączenie szeregowe, zredukowane połączenie szeregowe, szeregowe-połączenie równoległe i wielostopniowe-połączenie równoległe w celu dostosowania do różnych charakterystyk obciążenia transformatorów, izolatorów itp.
• Inteligentne sterowanie PLC
• Posiada funkcje sterowania ręcznego, automatycznego i programowego, wysoką stabilność ładowania prądem stałym, intuicyjny interfejs użytkownika, obsługuje ustawianie parametrów i wyświetlanie stanu.
• Kompleksowa ochrona i blokowanie
• Integruje wiele zabezpieczeń, takich jak przetężenie, przepięcie, nieprawidłowe ładowanie, wyłącznik drzwiowy, uziemienie i odwrócenie polaryzacji, aby zapewnić bezpieczeństwo sprzętu i personelu.
• Projekt uziemienia bezpieczeństwa
• W przypadku nieprawidłowości może automatycznie uziemić i rozładować i jest wyposażony w ręczny pręt uziemiający i przycisk blokady zabezpieczającej. Przed i po operacji znajdują się jasne wskazówki dotyczące bezpieczeństwa.

Testy fabryczne i konserwacyjne urządzeń energetycznych

Stosowany do testów wytrzymałości na napięcie impulsowe sprzętu takiego jak transformatory, dławiki, przekładniki, przełączniki-wysokiego napięcia, połączone urządzenia elektryczne, ograniczniki przepięć, kable i akcesoria zasilające, przepusty i izolatory.

Badanie koordynacji izolacji

Podczas projektowania izolacji systemów przesyłowych i podstacji wysokiego napięcia-wykorzystuje się symulowane przepięcia piorunowe lub przełączające w celu sprawdzenia racjonalności koordynacji izolacji pomiędzy urządzeniami.

Badania kompatybilności elektromagnetycznej (EMC).

Symuluj środowiska impulsów-wysokiego napięcia, aby przetestować odporność sprzętu elektronicznego i systemów sterowania.

Badania mechanizmu wyładowania i symulacji wyładowań atmosferycznych

W instytucjach badawczych lub laboratoriach uniwersyteckich symuluj naturalne zjawiska piorunowe w celu przeprowadzenia podstawowych badań nad wyładowaniami gazowymi, starzeniem się izolacji i innymi powiązanymi tematami.

Rozwój i testowanie typu produktów elektrycznych-wysokonapięciowego

Stosowany do operacyjnych testów udarności i testów udarności produktów, takich jak wyłączniki automatyczne i rozłączniki, w celu sprawdzenia, czy ich działanie spełnia normy krajowe lub branżowe.
