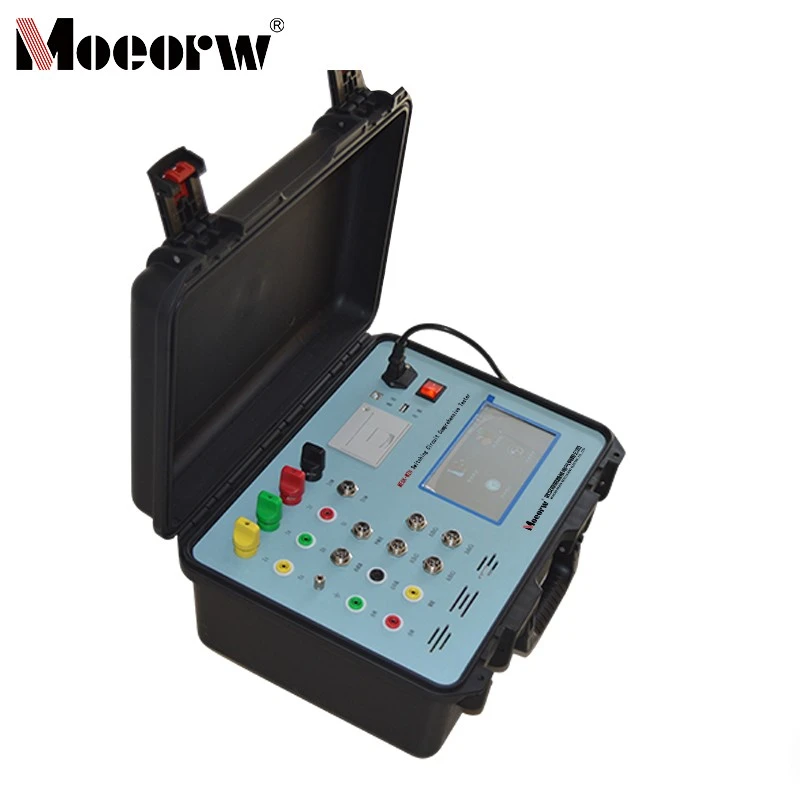

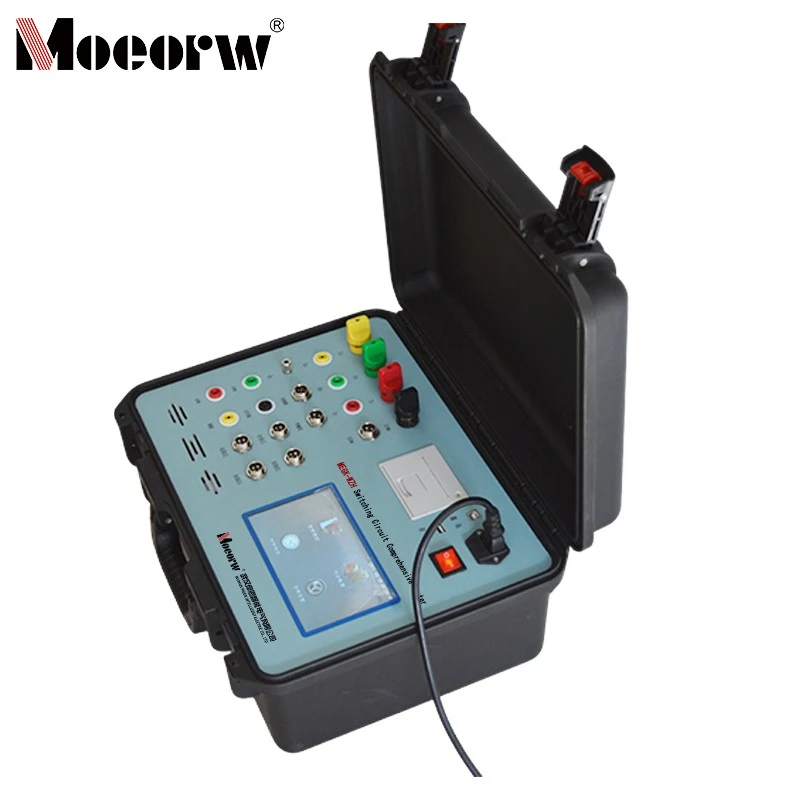

Kompleksowy tester wyłączników automatycznych wysokiego napięcia

Wprowadzenie produktu

Podczas przekazywania i testowania zapobiegawczego sprzętu elektrycznego{0}}testy wyłączników niskiego napięcia zazwyczaj obejmują test charakterystyki mechanicznej i test rezystancji pętli. Aby wykonać te zadania, zwykle wymagane są dwa zestawy sprzętu. Nawet w przypadku nielicznych urządzeń obsługujących obie funkcje często wykonują one na raz tylko-testy rezystancji pętli jednofazowej, co wiąże się z uciążliwym okablowaniem i obsługą zmniejszającą wydajność.

Nasz zespół projektowy, korzystając z wieloletniego doświadczenia w terenie, w pełni rozumie te praktyczne wyzwania. Poprzez projektowanie sprzętu i optymalizację oprogramowania opracowaliśmy ukierunkowane rozwiązanie. Zachowując możliwość testowania pojedynczej-funkcji, w innowacyjny sposób wprowadziliśmy inteligentny tryb testowania. Ten tryb nie tylko spełnia-wymagania testowania na miejscu, ale także znacznie upraszcza okablowanie i obsługę. Wzbogacony o-komunikaty głosowe w czasie rzeczywistym i bezprzewodowe sterowanie za pomocą inteligentnych urządzeń, sprawia, że proces testowania jest usprawniony, wygodny i wydajny.

Parametr produktu (specyfikacja)

◆Środowisko użytkowania

Zasilanie wejściowe: 220 V ± 10%, 50 Hz ± 10%

Ciśnienie atmosferyczne: 86-106kPa

Temperatura: -10 do 40 stopni

Wilgotność: mniejsza lub równa 80% RH

◆Bezpieczeństwo

Insulation resistance: >2MΩ

Wytrzymałość dielektryczna: Zasilacz wytrzymuje częstotliwość zasilania 1,5 kV przez 1 minutę w stosunku do obudowy bez przeskoków i wyładowań łukowych.

◆Podstawowe parametry:

Parametry testowe właściwości mechanicznych wyłącznika (tabela 1)

		Zakres	Rezolucja	Błąd
czas		0-4000ms	0,1 ms	±1%±1 znak
podróż	Wyłącznik próżniowy	50mm	0,1 mm	±1%±1 znak
	Obwód SF6_przerywacz	300 mm
	Wyłącznik automatyczny niskiego poziomu oleju	1000 mm
Wyjście	Woltaż	Cyfrowa regulacja DC5-270V	1V	±1%±1 znak
	Aktualny	20A (chwilowe)	0.01A	±1%±1 znak
prędkość		20.000m/s	0.001m/s	±1%±1 znak
Kanał pomiaru czasu		12-kierunkowe łamanie metalu
Grafika danych		Czas -przerwa,-przesunięcie czasu, czas-aktualny

Tabela parametrów testu rezystancji pętli (tabela 2)

zakres	rezolucja	błąd	moc	metody pracy
0-50mΩ	0.1μΩ	±0,5%±2 znaki	1000W	Pomiar ciągły

Tabela parametrów testu rezystancji prądu stałego (tabela 3)

zakres	rezolucja	błąd	Prąd testowy
5mΩ-20kΩ	0.1μΩ	±0,2% ± 2 znaki	Mniejsze lub równe 3A

Cecha produktu i zastosowanie

◆Kompatybilny z głównymi krajowymi i międzynarodowymi modelami wyłączników wysokiego napięcia-, wyposażonymi w liniowe czujniki ruchu i przyrostowe czujniki obrotowe. Przyrostowy czujnik obrotowy umożliwia instalację niezależną-od kierunku, a jest wyposażony w dedykowane złącze-śliwkowe, które zapewnia uproszczony i stabilny montaż.

◆ Zawiera dedykowane złącze lotnicze wyłącznika 10 kV, umożliwiające szybkie, bezpieczne i niezawodne połączenie okablowania cewki zamykającej/otwierającej i zasilającej, eliminując-zagrożenia bezpieczeństwa związane z okablowaniem.

◆Posiada 7-calowy, rezystancyjny, kolorowy ekran dotykowy z pełnym menu w języku angielskim i komunikatami głosowymi. Obsługuje połączenie bezprzewodowe i sterowanie za pomocą urządzeń inteligentnych. Generuje raporty z testów programu Word w określonych formatach w celu wygodnego przechowywania i drukowania danych.

◆Funkcje testowe obejmują testowanie właściwości mechanicznych wyłącznika, testowanie rezystancji cewki zamykającej/otwierającej, testowanie rezystancji pętli, testowanie napięcia roboczego przy niskim-napięciu oraz ładowanie silnika magazynującego energię. Można dowolnie wybierać testy, a inteligentne sekwencjonowanie eliminuje zbędne lub nieprawidłowe pomiary.

◆ Obsługuje przechowywanie do 999 zestawów danych testowych. Parametry testowe pozostają nienaruszone po utracie zasilania. Testy charakterystyk mechanicznych generują wykresy-przemieszczenia w czasie i schematy prądów dynamicznych, a dane dotyczące prędkości są dostępne do analizy po-teście. Interfejs pamięci USB ułatwia przechowywanie danych.

◆ Interfejs komunikacyjny USB umożliwia dodatkową kontrolę programowania

Szczegóły produkcji

1. **Testowanie przekazania sprzętu zasilającego**: Przed oddaniem do użytku nowo zainstalowanych wyłączników automatycznego-wysokiego napięcia 10 kV należy sprawdzić właściwości mechaniczne, rezystancję styków i inne parametry, aby zapewnić zgodność z normami takimi jak GB50150-2016, gwarantując, że początkowe działanie sprzętu spełnia specyfikacje.

2. **Testowanie zapobiegawcze**: Podczas rutynowej konserwacji wyłączników w podstacjach, elektrowniach i podobnych obiektach przeprowadzane są testy działania pod niskim-napięciem, rezystancji cewek i innych parametrów. Pozwala to aktywnie identyfikować potencjalne zagrożenia, takie jak starzenie się lub słaby kontakt, aby zapobiec awariom.

3. **Odbiór-po naprawie**: po naprawie wyłącznika kompleksowe testy-w tym inteligentne testy sekwencyjne-weryfikują skuteczność konserwacji. Dopiero po potwierdzeniu przywróconej zdolności operacyjnej urządzenia można go ponownie uruchomić.

4. **Inspekcja produkcji sprzętu**: Podczas fabrycznych testów odbiorczych wyłączników wysokiego-napięciowego 10 kV przeprowadzanych przez producentów sprzętu elektroenergetycznego parametry takie jak właściwości mechaniczne i rezystancja są kalibrowane w celu zapewnienia zgodności produktów z normami branżowymi (np. DL/T 846.3-2017).

Kwalifikacje firmy

Często zadawane pytania

1) Do jakiego typu urządzeń zasilających przeznaczony jest przede wszystkim kompleksowy tester obwodów przełączających MEGK-WZH?

Odpowiedź: Jest przeznaczony przede wszystkim do wyłączników wysokiego-napięcia, w tym wyłączników wysokiego-napięcia znamionowego 10 kV-, a jednocześnie jest kompatybilny z różnymi typami sprzętu przełączającego, takimi jak przełączniki SF6, zintegrowana rozdzielnica GIS, przełączniki próżniowe i wyłączniki olejowe.

2) Jakie-przyjazne dla użytkownika konstrukcje oferuje kompleksowy tester obwodów przełączających MEGK-ZH pod względem działania i okablowania?

Odpowiedź: Zawiera dedykowane złącza-śliwkowe i specjalistyczne złącza lotnicze do wyłączników wysokiego napięcia 10 kV-. Czujniki można instalować w dowolnej orientacji, co zapewnia szybkie i bezpieczne okablowanie. Obsługuje sterowanie bezprzewodowe za pomocą urządzeń inteligentnych, w połączeniu z 7-kolorowym ekranem dotykowym i menu w języku chińskim zapewniającym intuicyjną obsługę. Wewnętrzne inteligentne przełączanie umożliwia wielofunkcyjne ponowne wykorzystanie tej samej konfiguracji okablowania, redukując powtarzalne zadania okablowania.

3) W jaki sposób można przetwarzać i przechowywać dane testowe z kompleksowego testera obwodów przełączających MEGK-ZH?

Odpowiedź: Przyrząd obsługuje przechowywanie do 999 zestawów danych testowych w pamięci nieulotnej. Generuje raporty z testów w formacie Word w określonych formatach i zawiera interfejs pamięci USB oraz port komunikacyjny USB do wygodnego zapisywania, drukowania i przesyłania danych do komputerów w celu dalszej analizy.
